LDJ2-10Q/210-L電流互感器
產品詳情
概述

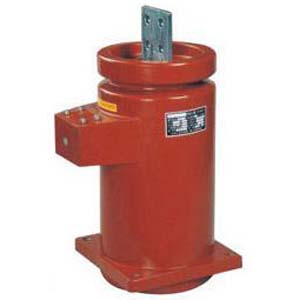

LDJ2-10Q/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。
結構簡介
本系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。
技術參數
1、電流互感器額定絕緣水平：12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數<10
| 額定電 流比(A) | 級次組合 | 額定輸出(VA) | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||||
| 0.2s | 0.5s | 0.2s | 0.5s | 10P10 | ||||
| 5/5 | 0.2s/10P 0.2/10P 0.5/10P | 10 | 10 | 10 | 10 | 15 | 0.5 | 1.25 |
| 10/5 | 1.0 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2.0 | 5 | ||||||
| 30/5 | 3.0 | 7.5 | ||||||
| 40/5 | 4.0 | 10 | ||||||
| 50/5 | 7.5 | 18 | ||||||
| 75/5 | 11 | 28 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150/5 | 22.5 | 56 | ||||||
| 200/5 | 30 | 75 | ||||||
| 300～400/5 | 63 | 100 | ||||||
| 500～800/5 | 15 | 15 | 20 | |||||
| 1000～1250/5 | 20 | 20 | 25 | 80 | 130 | |||
LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器安裝條件
1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
動熱穩定
需校驗電流互感器的動穩定度和熱穩定度，廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。
1）動穩定度校驗Kes×I1N≥iSh
2）熱穩定度校驗（KtI1n)2t≥I⑶∞tima
式中，t為熱穩定電流時間。
額定容量
電流互感器二次額定容量要大于實際二次負載，實際二次負載應為25～100%二次額定容量。容量決定二次側負載阻抗，負載阻抗又影響測量或控制精度。負載阻抗主要受測量儀表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響。
- 產品名稱：
LDJ2-10Q/210-L電流互感器
- 型號：
LDJ2-10Q-210-L
